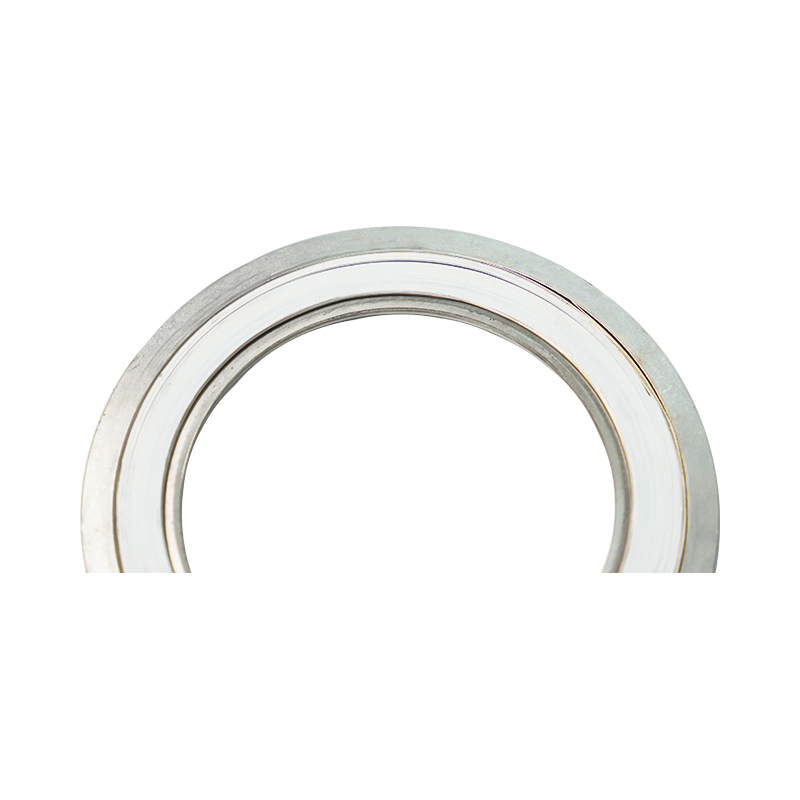

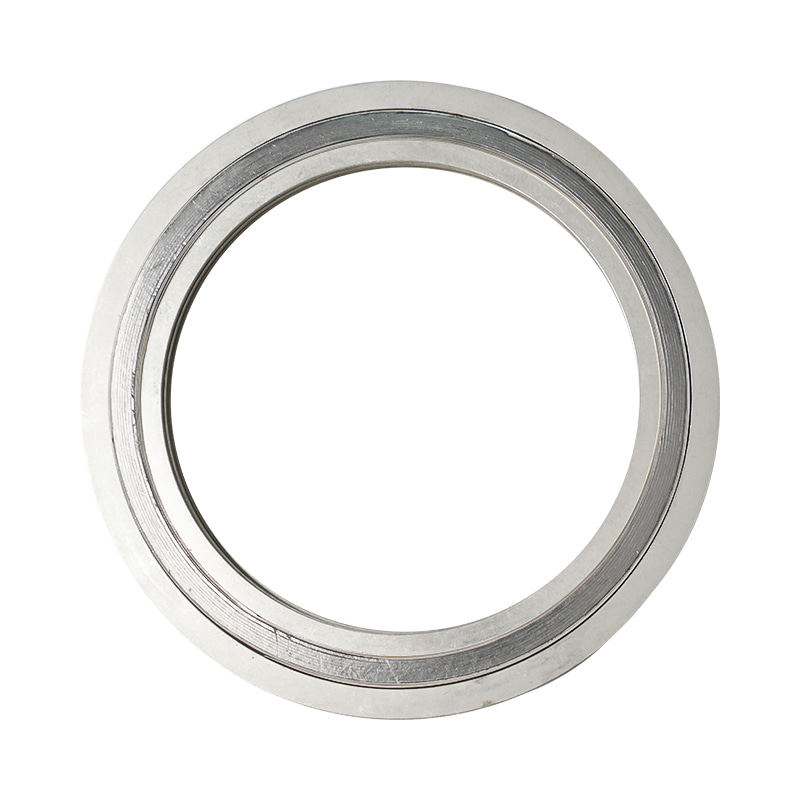

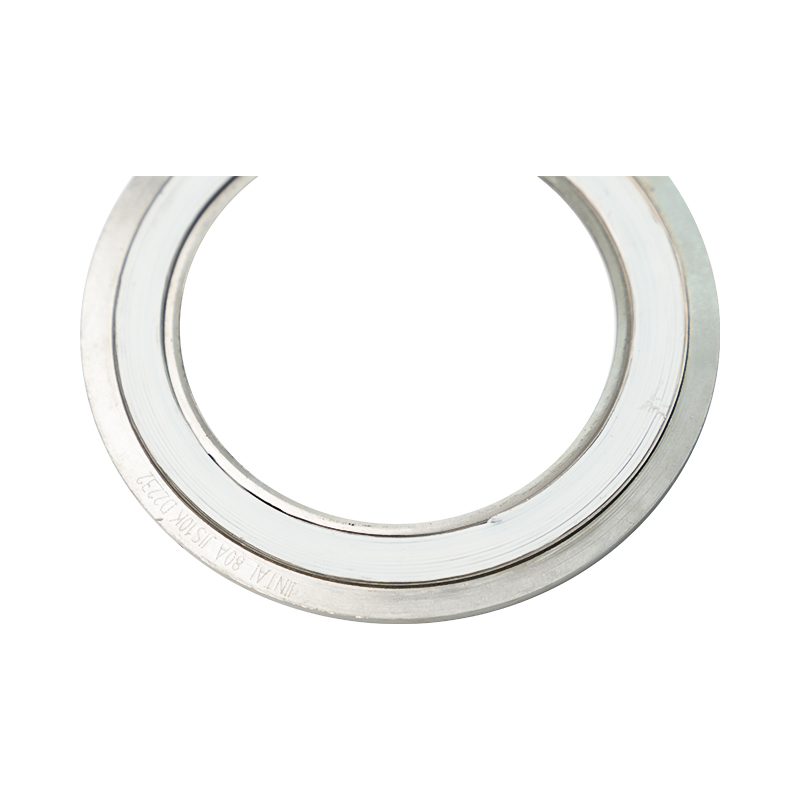

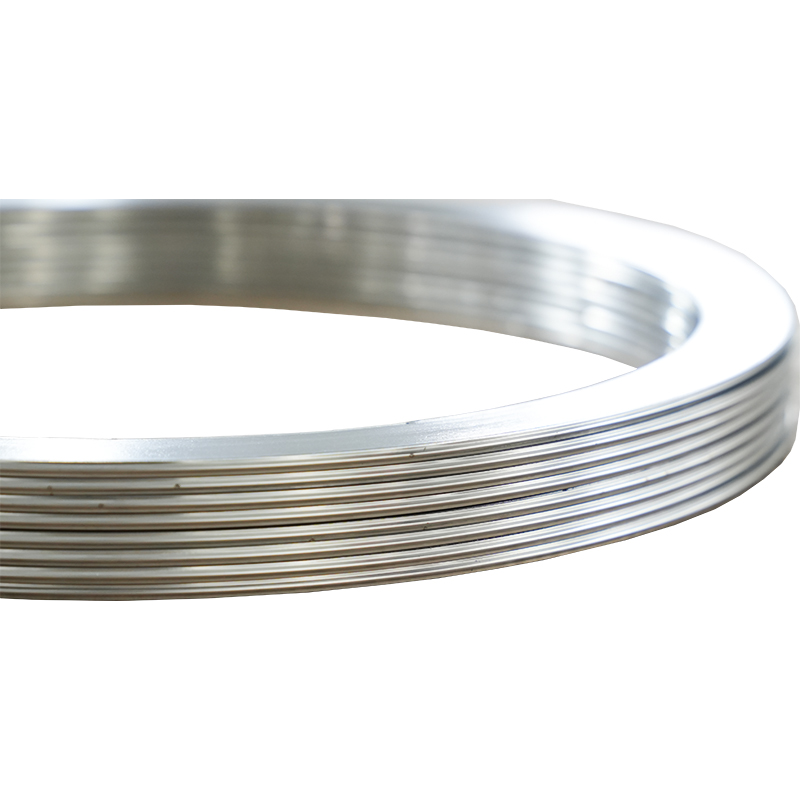

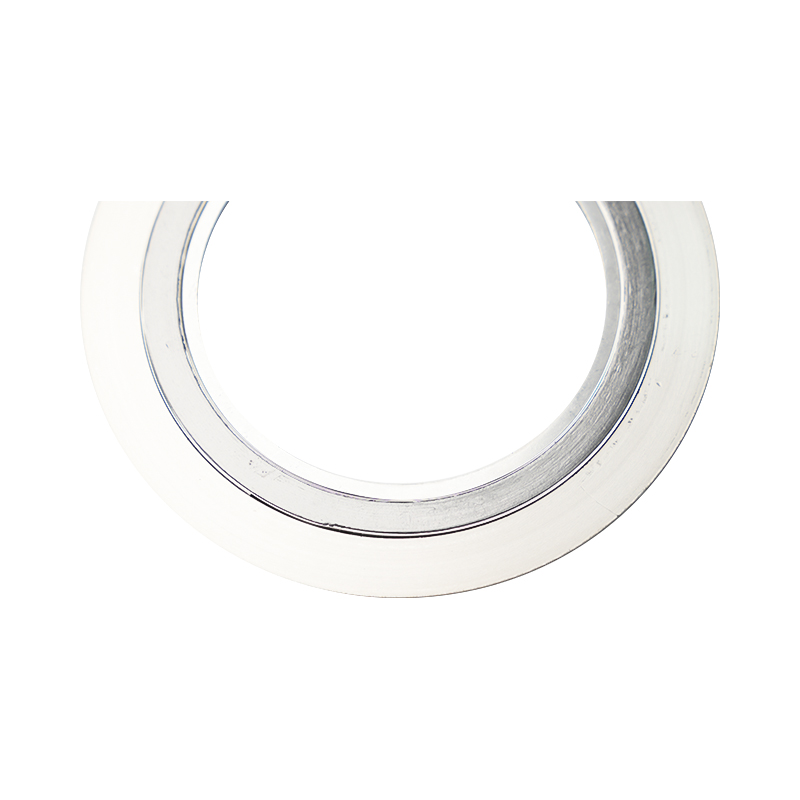

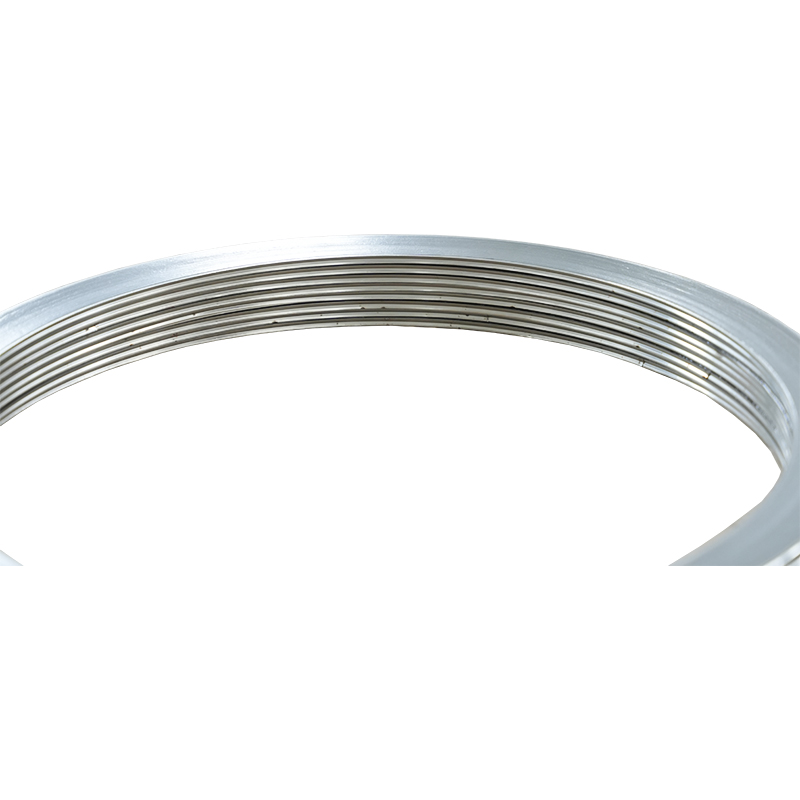

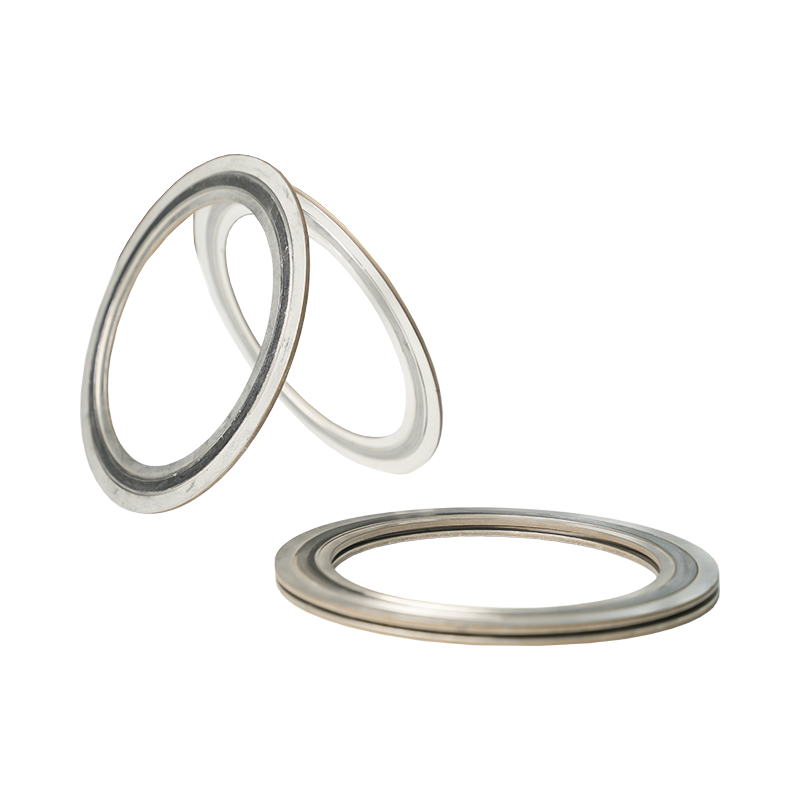

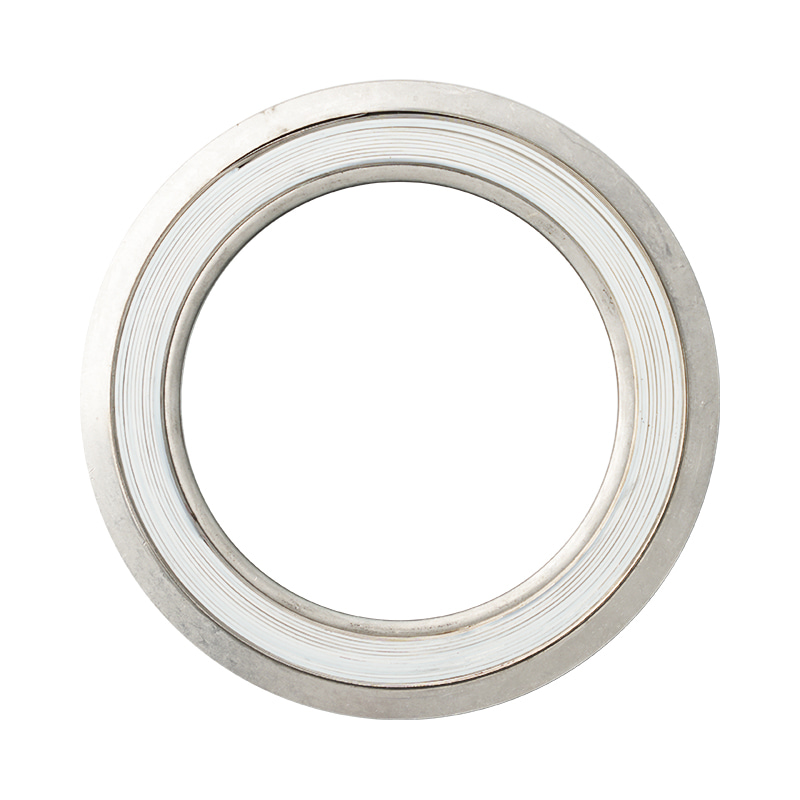

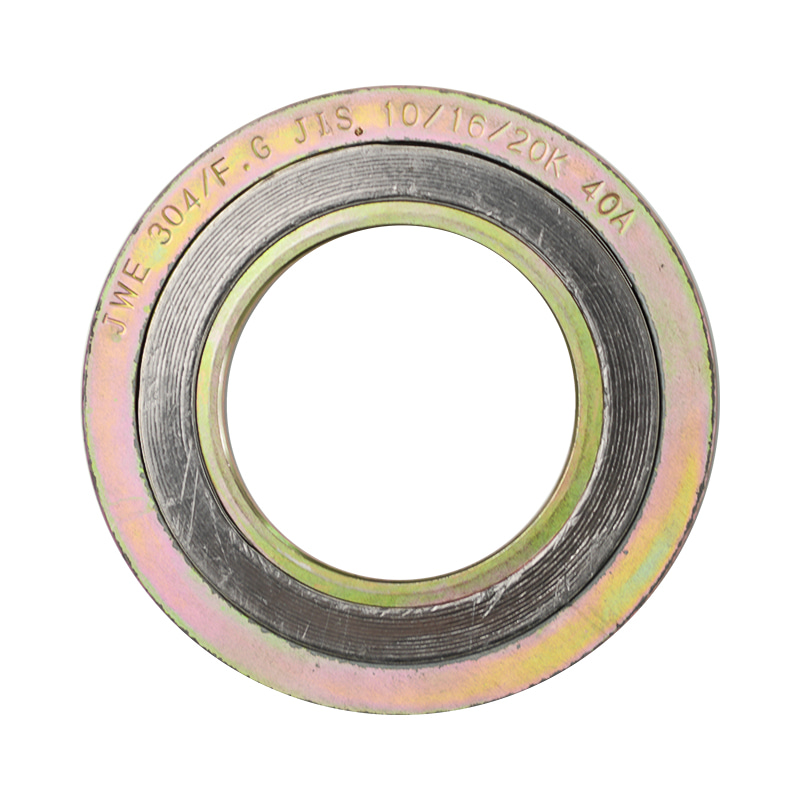

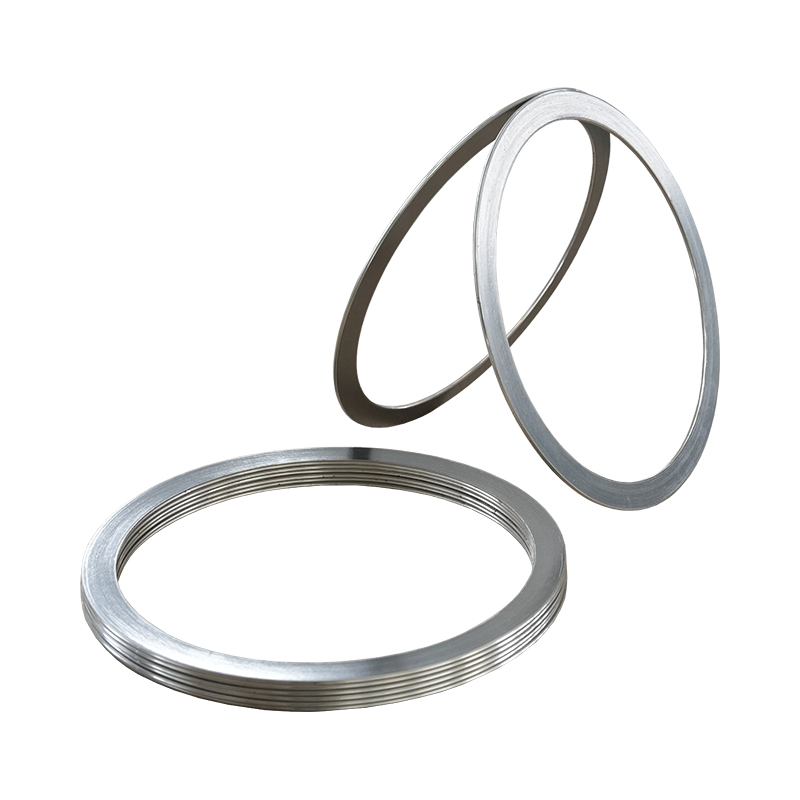

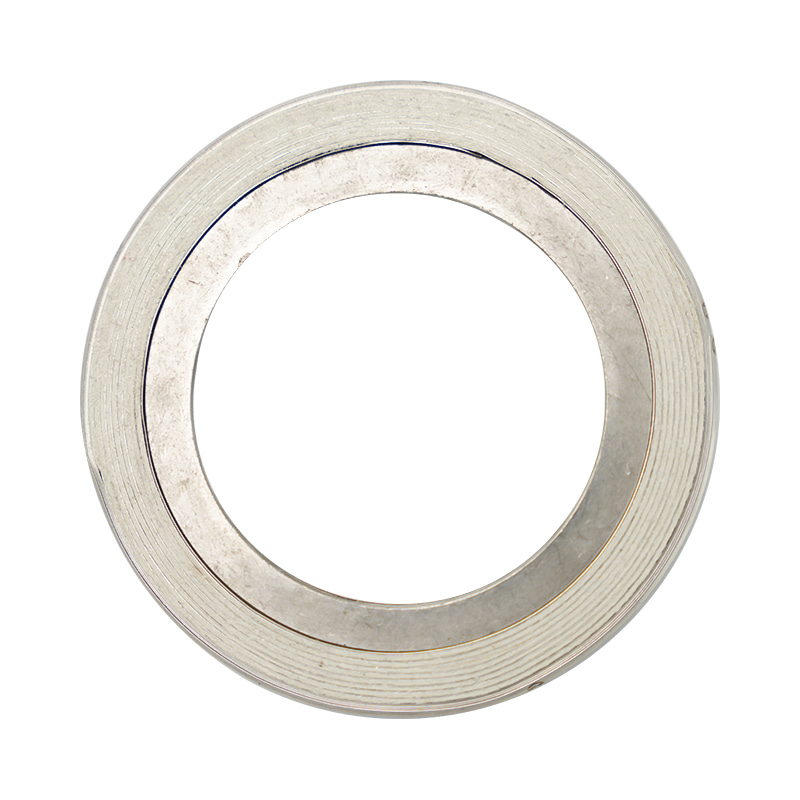

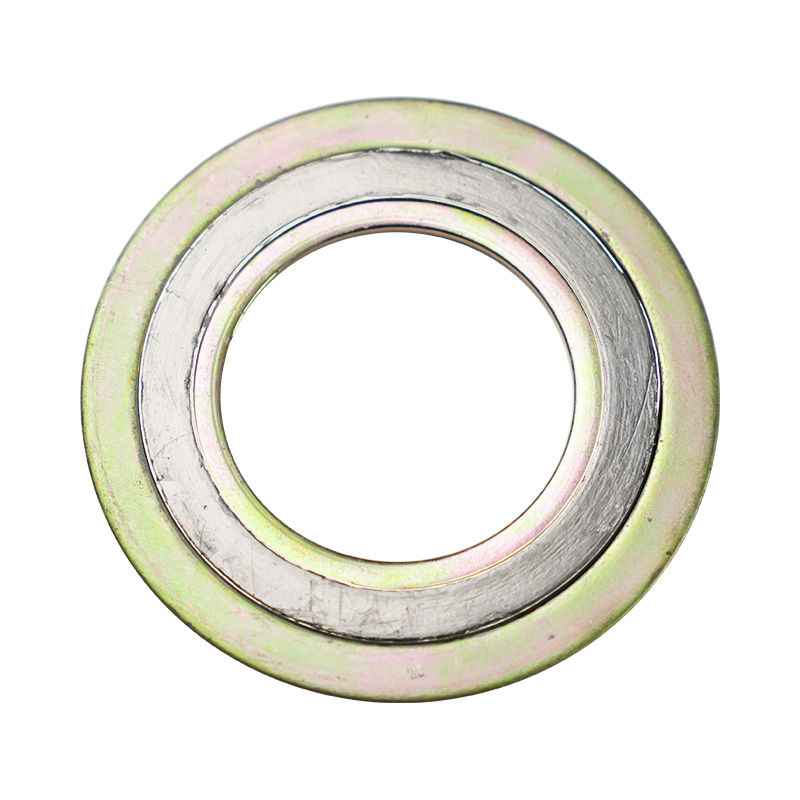

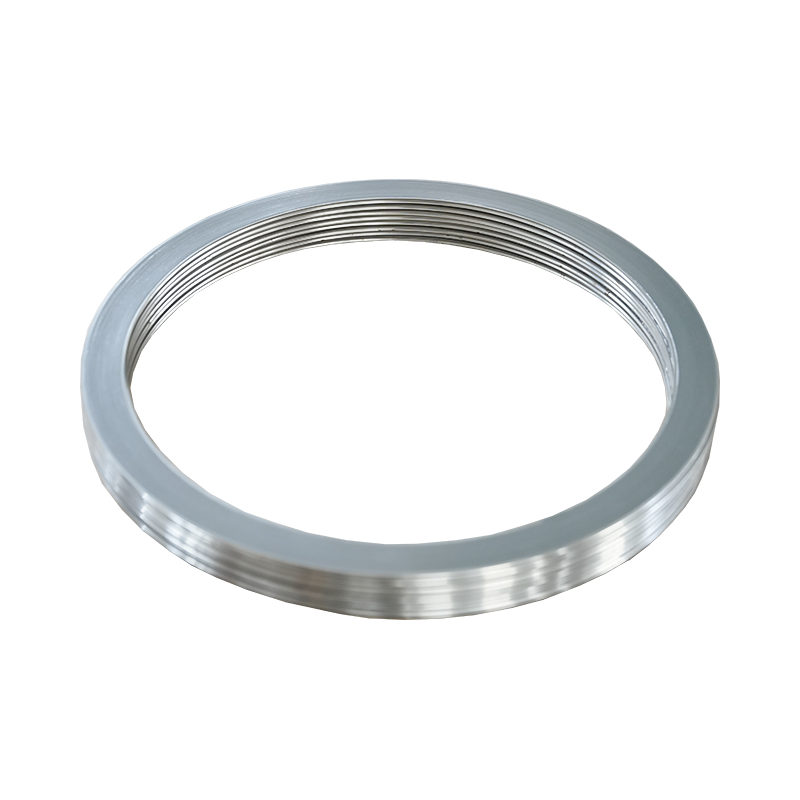

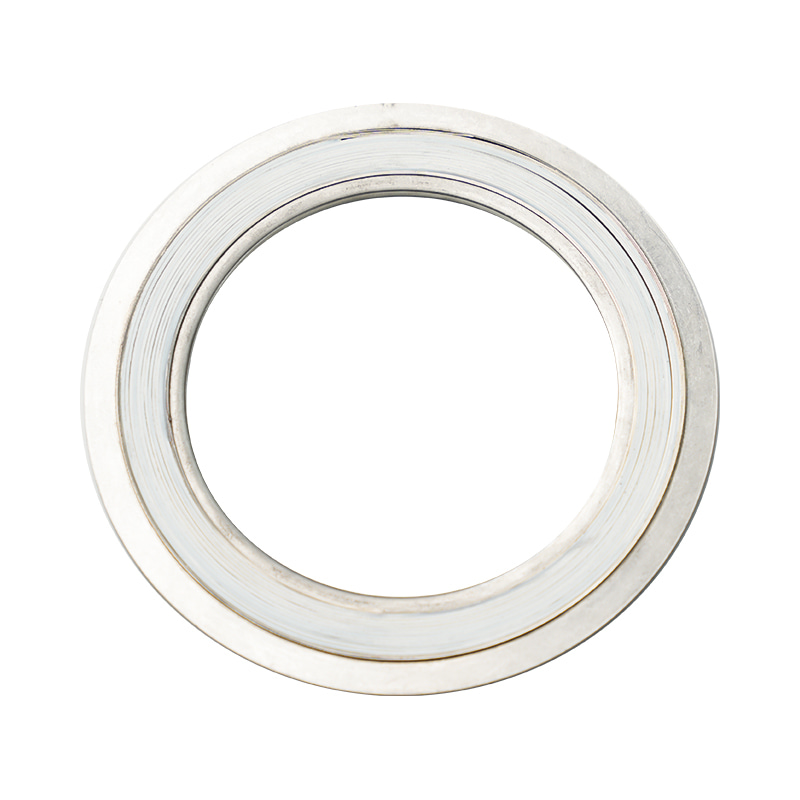

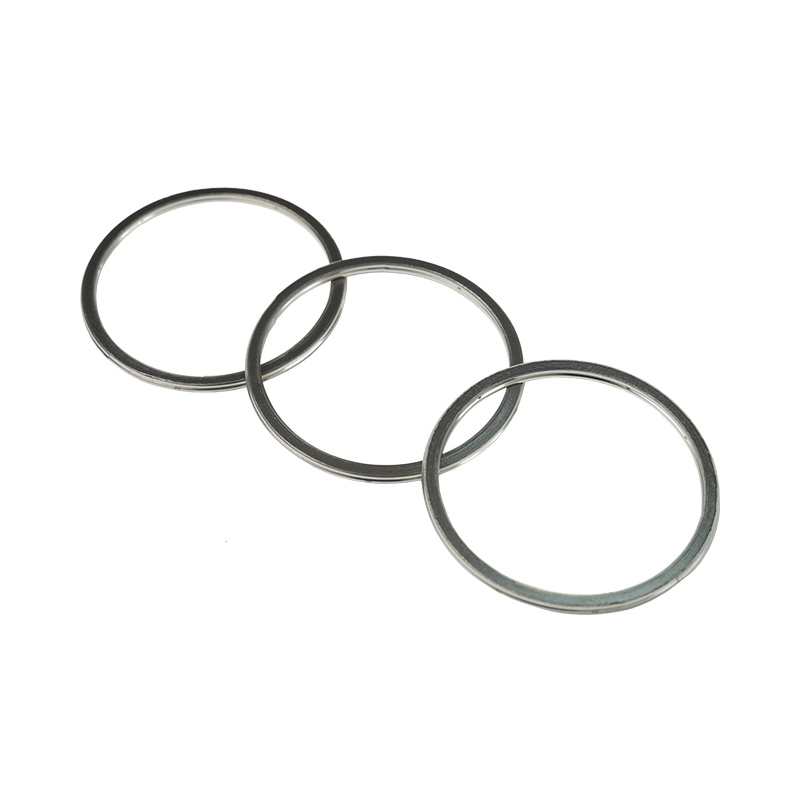

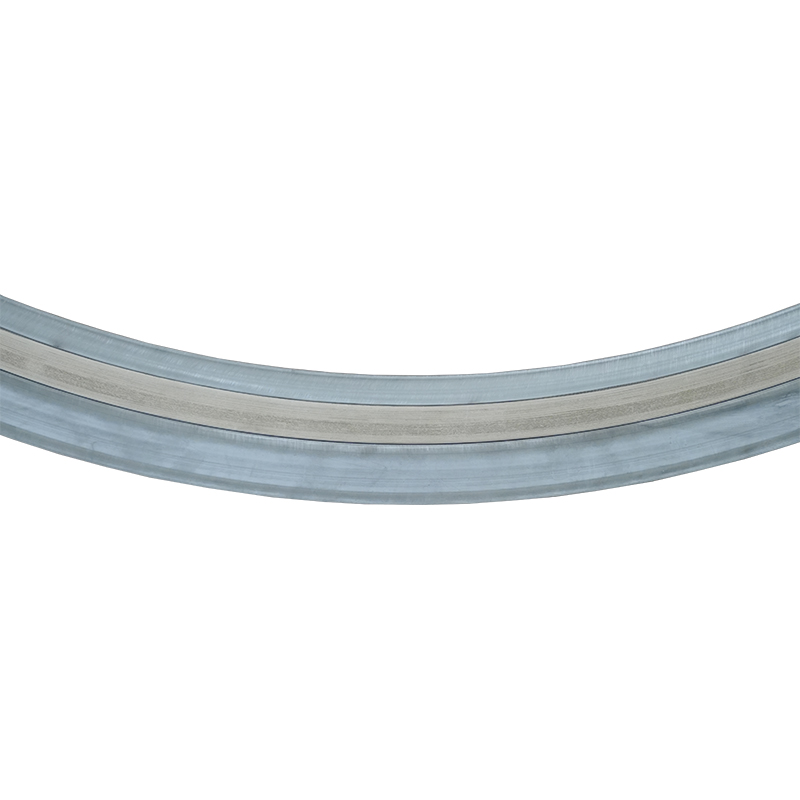

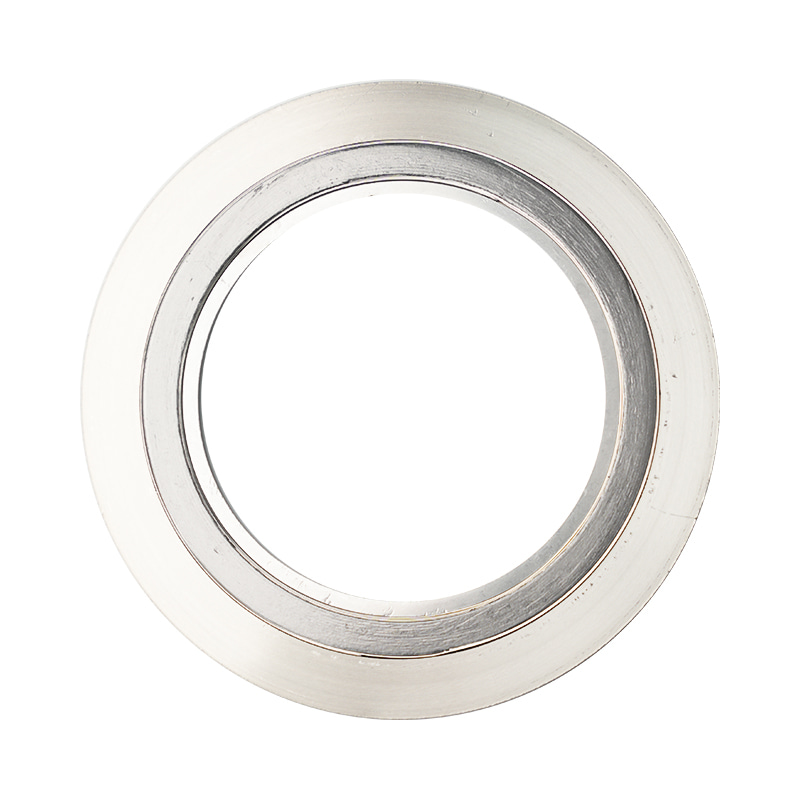

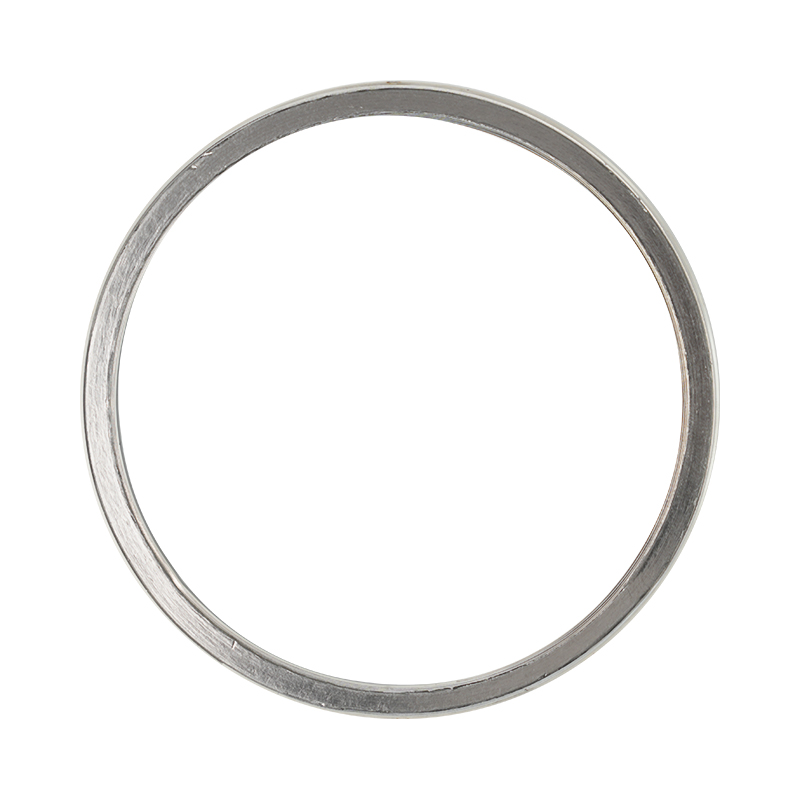

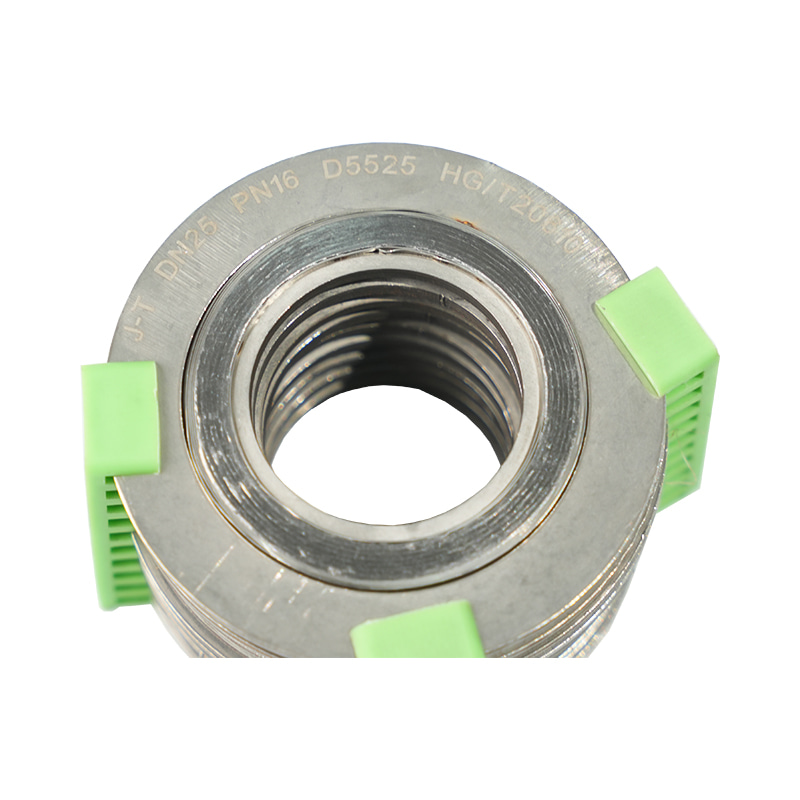

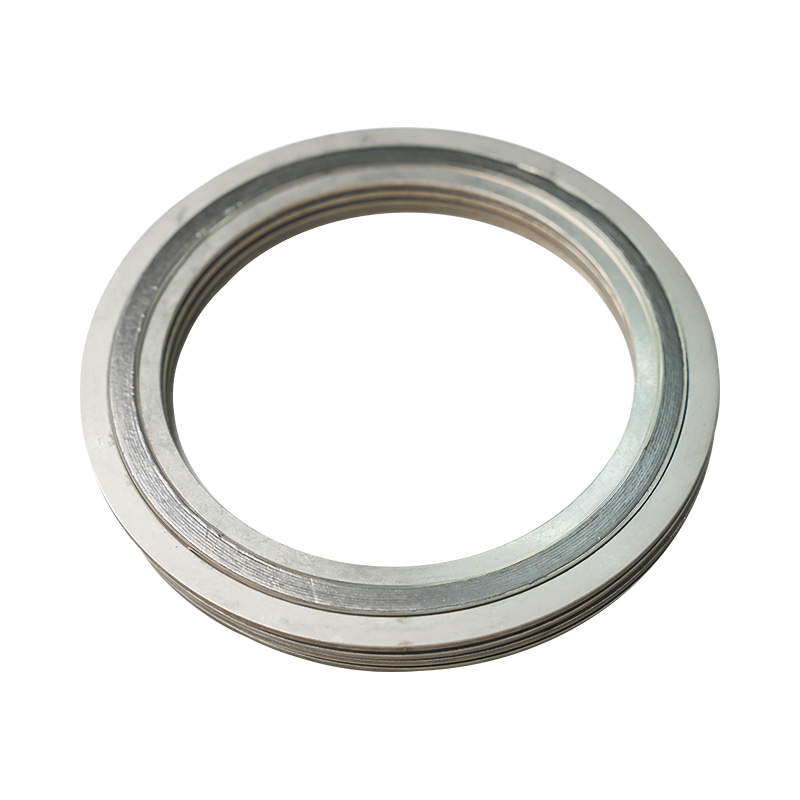

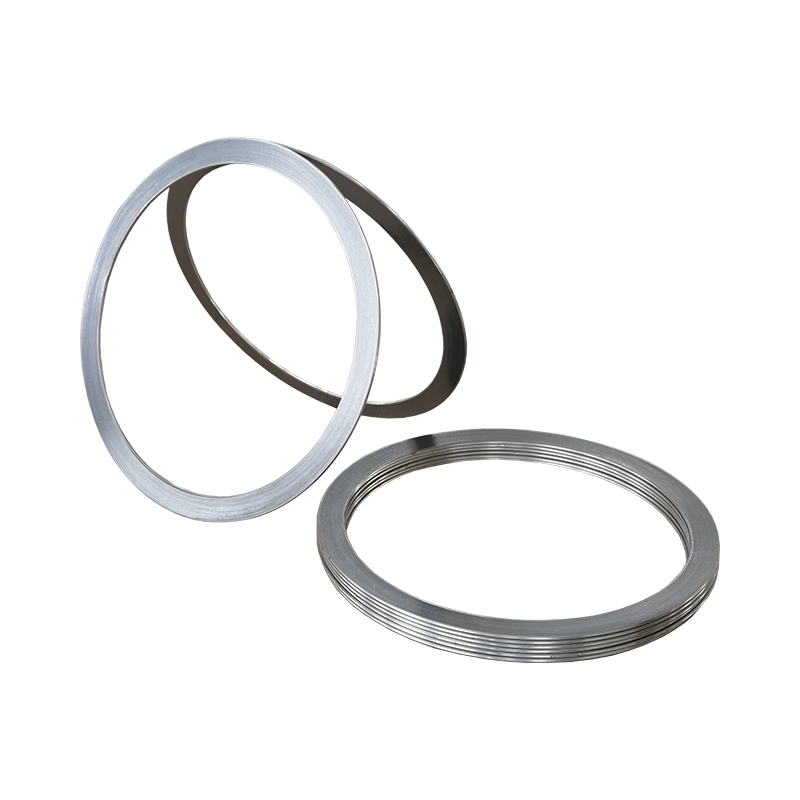

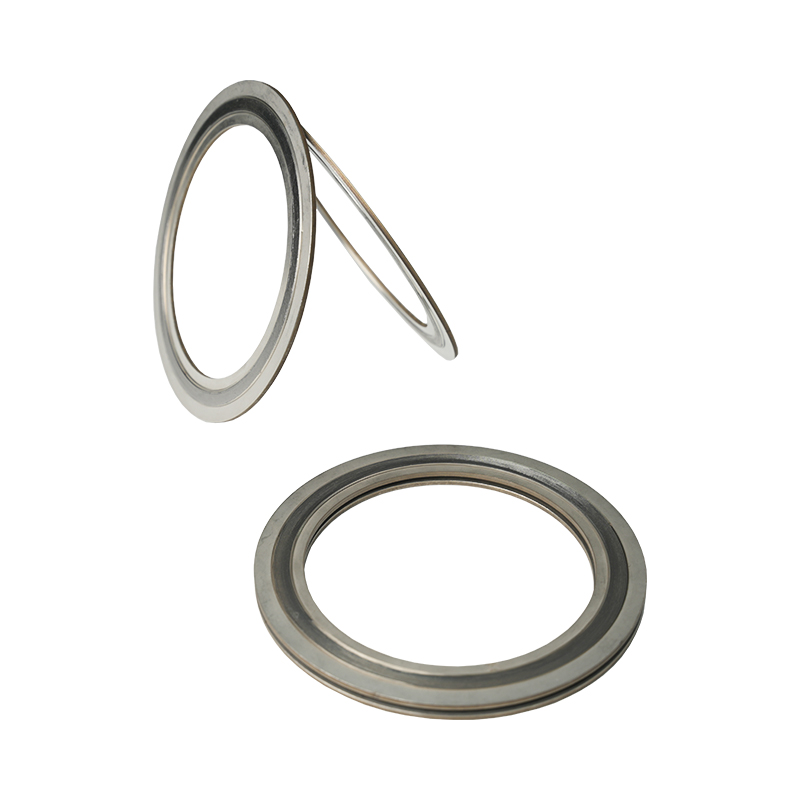

金属缠绕垫

垫片的紧固应力范围

按右表格推荐的垫片紧固应力安装金属缠绕垫可有效保证系统密封。

特性

金属缠能垫使用的坚固应力范围广。

基于使用的材质，金属继绕垫可以在400bar系统压力，-196℃-1000℃系统温度范围内有效保证系统的密封。坚固耐用，安装方便。

外环装配简便，可防止垫片挤压变形。

通过不同材质的金属继绕带和带状填料的组合，可以根据客户需求制成合适不同工况的缠绕垫。

在检修时拆除方便，不会损坏的小线。

法兰密封面光洁度

法兰密封法兰表面，加工的光洁度要求为3.2-6.3um之间。

标准缠绕垫外型

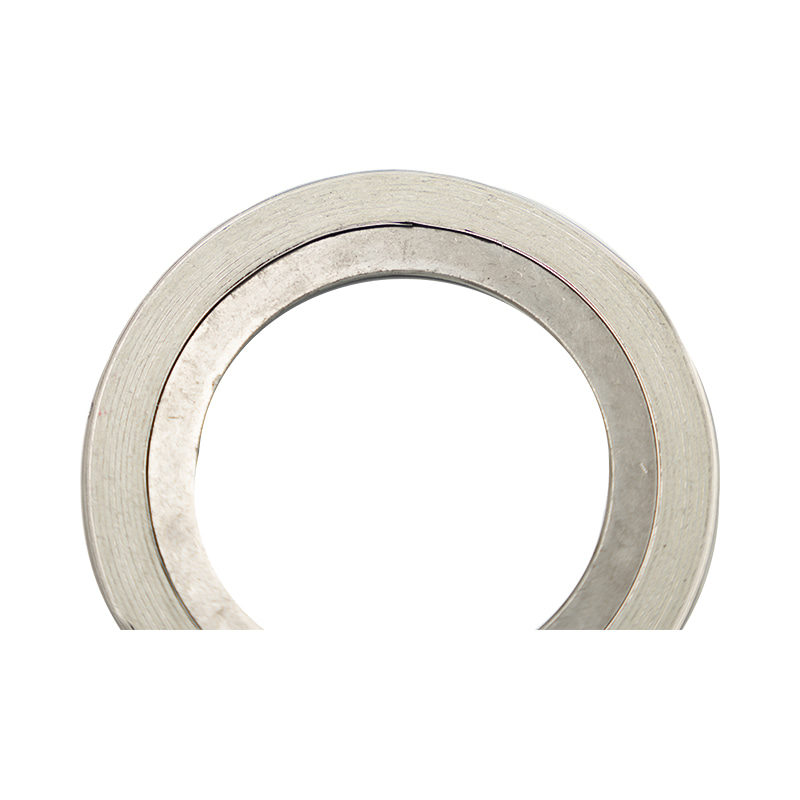

RF1型仅仅由金属轴绕带和状填料缠绕而成，无内外环，适用于样槽法兰。	SG 型除了外圆带对中加强环外，其余结构和RF1 型相同 ， 适用于凹凸法兰。对中加强环除了可保证垫片安装时快速，准确对中，还能在垫片安装紧固时防止挤压破坏。	RF-IR 型基本结构的RF1 型相同，带内加强环、适用于凹凸面法兰，安装内加强环可防止垫片缠绕区域受到介质的冲蚀或弯曲。

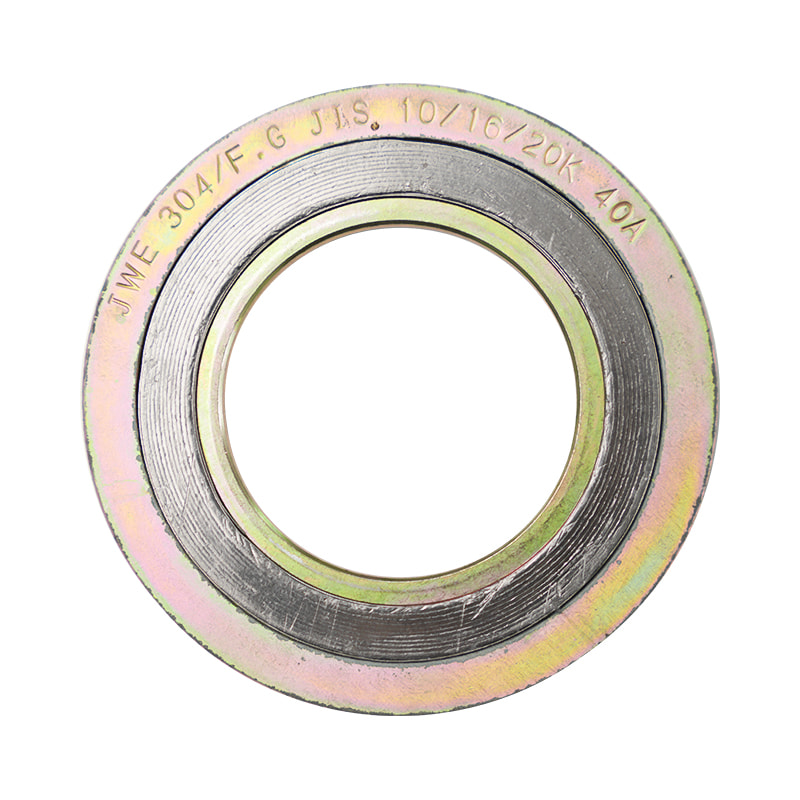

SG-IR 型除了带内加强环外，其于结构和SG 型 相 同 ，适用于凸面法兰。	SG-RTJ  型基 本 结 构 和SG  型 相同，尺寸按照连接面法兰要求制造。​	HX-R 型基本结构和SG型相同，只是其对中加强环 是由金属带维绕而成。 尺寸狭窄，适合于换热器垫片的对中。
HX-RIR 型除了带内加强环外，其余 结 构 和HX-R型相同。适用于大型换热器和凹凸面法兰的密封连接。

性能及特点：

1.能耐高温、高压和适应超低温度或真空下的使用条件。通过改变垫 片的材料组合，可解决各种介质对垫片的化学腐蚀问题。

2.应力补偿能力强。在温度、压力波动频繁的工作位置上，密封性能 稳定，可靠。

3.密封性能优良。

4.对于垫片接触的法兰密封面的表面精度要求不高。

5.安装方便，垫片预紧压力较低。

6.垫片系数：m=2.5-4

7. 小预紧比压： y=68Mpa

特殊密封面带GT 区的金属缠绕垫

当金属维绕的石墨，填料带可能会和系统的介质发生化学反应，或者会污染介质时，可以考虑选择GT 区缠绕垫来解决问题。JIINTAI    GT  区缠绕垫的缠绕部分的内外区域是由耐高温的Hi-Temp 陶瓷填料带和金属缠绕而成。中间区域是由石墨或PTEE 填料带(取决于介质工 况)和金属带缠绕而成，以提高垫片的气密性。这样的特殊构造使得GT 区金属缠绕垫有如下特性：

能在高温工况下保证密封

密封性能好

以上优点再结合金属辨绕垫的固有特性， GT区金属轴绕垫适用多种工况，使用范围广。

特珠形状金属维绕垫能够补设计成多种形状，如椭圆形、梨形、带隔离条等，通常金属缠绕垫的隔离条是以金属包覆条的形式实现。	WL型WL 型金属缠绕垫结构和RF1 型完全相同，只是在外部安装了用于对中的金属缠绕带，对中通过把维绕带细在相对 而的两个紧固螺栓上来实现，具体参见如下示意图
MH 型MH 型金属维绕垫和RF1 型结构相同，只是外形 设计成适合检修孔尺寸的椭圆形。	HE型带隔离条HE型金属维绕垫通常被用作热交换器或容器的 密封，其基本结构形式的RF1 相同，金属包灌隔离和厚度通常要微于缠绕垫的厚度。隔离条和缠绕垫通过焊接连接。
	HE-SG型除了带外加圈外，HE-SG 型金属缠绕垫的结构和HE型的完全相同。
TC/HH型TC/HH 型金属维绕垫专为维修孔和特殊法兰(管盖或手孔病盖等)密封设计，可以正方形，矩形，椭圆形，钻石型或梨形等。在特殊形状垫片的订货单中，需提供正确的详细尺寸图。
	HE-SG-IR 型除了带内外加强圈外， HE-SG-IR 型金属继绕垫的结构和HE 型完全相同。

填料带材料的选择

右边的表格可以作为正确选择填料带的参考，必须强调的是石墨材料可能会污染介质，或不 能承受化学介质的侵蚀，才会选择其他表格中推荐的材料，或者选用GT 区金属缠绕垫。

石墨

具有优秀的耐化学能，不易老化，气密性能好和适合高温工况等到优点，是常用的密封性 能，但其适用的介质温度要超过标准石蛋所能承受的极限温度。

APX2石墨

apx2石墨具有抑制机化特性，具有和石墨相同的密封性能，但其适用的介质温度要超过标准石墨所能承受的极限温度。

聚四氟乙烯

PTFE 是提高性能的合成材料，具有如下特性：

优秀的抗化学性能

至高耐温可达260℃

不易者化

气密性好

高温材料

HI-Tomp 是一种适用于高温应用的云母材料。

订购金属绕线垫片时，请注明以下参数：
